Hogyan csatlakoztassunk vezetékes érzékelőket az Ajax vezeték nélküli rendszerhez?

Az Ajax biztonsági rendszer elemei a mozgásérzékelõ, az üvegtörésérzékelõ, a nyitás, az ütközés és üvegtörés érzékelõ, a füstérzékelõ, a hõmérséklet és CO érzékelõ és a vízérzékelõ.

Ha az Ajax saját termékein kívül más eszközt is szeretnénk csatlakoztatni a rendszerhez, segítségünkre lehet az Ajax univerzális vezeték nélküli átalakító eszköze, a transmitter.



Az Ajax transmitter egy vezeték nélküli modul, melyel integrálni tudjuk az Ajax rendszerhez a rendszerrel nem kompatibilis eszközöket. A modul riasztó és szabotázs bemenettel rendelkezik

(az NC és az NO érintkezők támogatottak), a külső érzékelő felé 3,3 V-os tápellátást tud biztosítani.

A következő egységek csatlakoztathatók az Ajax biztonsági rendszerhez, a transmitter használatával:

  • mozgásérzékelő,
  • gázérzékelő,
  • szivárgásérzékelő,
  • üvegtörés érzékelő,
  • hőmérséklet érzékelő,
  • rezgésérzékelő,
  • nyitásérzékelő,
  • pánikriasztó,
  • tamper kapcsoló.

És minden egyéb olyan érzékelő és eszköz, ami rendelkezik NC / NO kimenetekkel.

Az illesztő egység jellemzői

  • A külső érzékelők is integrálhatóak az Ajax rendszerhez
  •  beépíthetőek az érzékelőbe.
  • beltéri és kültéri használatra (kültéri érzékelőben zárt IP65 dobozban).
  • Gyorsulásmérővel van felszerelve, amely riasztást generál, ha a modul mozgásban van.
  • Működése + 50 ° C-tól -25 ° C-ig és páratartalom 90% -ig kondenzáció nélkül.

A távadó csak az Ajax Hub segítségével működik. A készülék nem kompatibilis az Ajax ocBridge Plus vagy az Ajax uartBridge eszközökkel.



Bekötési útmutató

Terminálok funkciói

(power)

3,3 V-os tápegység kimenet egy külső érzékelő számára.

(alarm)
A riasztás bemenet, amelyhez külső érzékelő NC / NO zónái vannak csatlakoztatva.
(tamper)
A tamper a szabotázs zónákra vonatkozik, amelyhez külső érzékelő szabotázs kimenetét lehet csatlakoztatni.


Hogyan csatlakoztassuk a transmittert az Ajax Hubhoz?

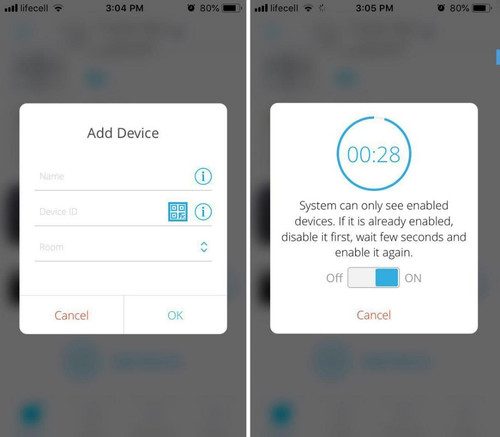

1. Kattintson az "Eszköz hozzáadása" lehetőségre az Ajax mobilalkalmazásban
2. Nevezze el a készüléket, keresse meg a QR kódot-t, vagy írja be kézzel a kódot (a készüléken és a csomagon található), és válassza ki a helységet. Miután rákattint a

"Hozzáadás" gombra, elindul a visszaszámlálás:




3. Kapcsolja be a távirányítót az eszközön található gomb segítségével:

Az adómodul beállításai és állapotai
A távadó és a csatlakoztatott külső érzékelő állapotok bármikor megtekinthetők a mobilalkalmazásban, ha kiválasztja az adóegységet az eszközlistában.
Állapotok
Eszközök → Adó



PARAMÉTER                               ÁLLAPOT

Hőmérséklet                                 Az eszköz hőmérséklete

Jelerősség                                    A jelszint a készülék és az Ajax Hub között

Akkumulátor töltöttség                  A távadó akkumulátorának töltési szintje

Fedél                                            Tamper zóna állapota

Kapcsolat                                      Az Ajax Hub és a távadó közötti kapcsolat

Mindig aktív                                  Bekapcsolt állapotban az érzékelő mindig élesített

figyelmeztetés ha mozgatják        A transmitter gyorsulásmérője bekapcsol, észlelve az eszköz mozgását.

Beállítások

Devices → Transmitter → “Gear”

Szoba

A hely kiválasztása, ahol a készülék található.

A külső érzékelő érintkező állapota

 A külső érzékelő normál állapotának kiválasztása:

Normálisan zárt (NC)

Normálisan nyitott (NO)

A külső érzékelő típusa

A külső érzékelő típusának kiválasztása:

Pulzáló

Bistabil

Szabotázs mód

A szabotázs mód kiválasztása külső érzékelőhöz:

Normálisan zárt (NC)

Normálisan nyitott (NO)

Mindig aktív

Amikor az üzemmód aktív, a távadó riasztásokat küld akkor is, ha a rendszer nincs élesítve.

Figyelmeztetés, ha mozgatják

A gyorsulásmérő bekapcsolja az adóegységet, hogy riasztást adjon érzékelő mozgása esetén.

A külső érzékelő tápellátása

A 3.3 V-os külső érzékelő bekapcsolása:

Letiltva, ha a Hub be van kapcsolva. A modul az akkumulátort úgy kíméli, hogy kikapcsolja a külső érzékelő tápellátását és nem ad ki semmilyen jelet az

ALARM aljzatról érkező impulzusok hatására, amíg a rendszer hatástalanított. A rendszer élesített állapotában az áramellátás újraindul, és az érzékelő riasztásait

figyelmen kívül hagyja az első 8 másodpercig, hogy elkerülje a hamis válaszokat, amikor a készülék bekapcsolódik.

Mindig letiltva. A távadó nem ad feszültséget a külső érzékelő táplálására. Az ALARM terminál jeleket mind pulzáló, mind bistabil üzemmódban elküldi a központ felé.

Mindig aktív. Ezt akkor kell használni, ha a külső érzékelő bekapcsolási módjában bekapcsolásakor probléma merülne fel: "kikapcsolva, ha az Ajax Hub nincs élesítve".

Az üzemmód jelentősen lerövidítheti a távadó akkumulátorának élettartamát. Az ALARM csatlakozó jelzése, amikor a biztonsági rendszer pulzáló üzemmódban van programozva,

három perc alatt legfeljebb egyszer feldolgozható; bistabil módban mindig feldolgozott. Az alkalmazás mindig a helyes információt jeleníti meg az érzékelő állapotának vonatkozásában

bistabil üzemmódban (függetlenül az élesített üzemmód állapotától).

Részleges élesítési mód

Bekapcsolt állapotban, a távirányítóhoz csatlakoztatott érzékelő élesítésre kerül, ha a részleges élesített mód be van kapcsolva.

Ha riasztást észlel, aktiválja a szirénát.

Legyen-e bekapcsolva a sziréna a távadó riasztásakor

A Swan QUAD mozgásérzékelő csatlakoztatása a távadóhoz:

A riasztási zónák (alarm) az érzékelő megfelelő relé zónájához vannak csatlakoztatva. A (transmitter) szabotázs zónái az érzékelő tamper zónáiba vannak bekötve.



Mivel ez az érzékelő 12 V-os feszültséget használ, kívülről kapja a tápellátást tápegységről vagy az akkumulátorról.

A transmittert az érzékelő test belsejébe kell elhelyezni, mérete: 110 ÷ 41 ÷ 24 mm.

Ha a transmitter nem telepíthető az érzékelő test belsejébe, használjon külső dobozt.

A kábel hossza 30 méter UTP-vezeték lehet.

Ne telepítse a transmittert:

  • Fémtestben.
  • Hőmérséklet és páratartalom esetén, amelyek meghaladják az eszköz megengedett határértékeit.

Az érzékelő telepítési pontjának kiválasztása a távadó modul segítségével, figyelembe kell venni az Ajax Hub eszközeinek távolságát és a rádiójel terjedésének

megakadályozását gátló eszközök jelenlétét. Mielőtt véglegesen rögzítené az érzékelőt és a csavarral összekötött modult, ellenőrizze a jeladó szintjét az Ajax alkalmazásban.



Mely eszközök csatlakoztathatók az Ajaxhoz a transmitter használatával?

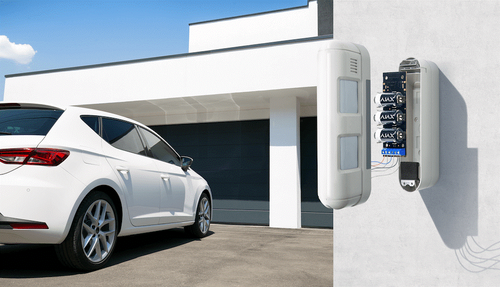

Külső mozgásérzékelő

A kültéri területek védelméhez is szükség lehet az Ajax transmitterre, annak ellenére, hogy az Ajax biztonsági rendszer jelenlegi generációját beltéri helységek védelmére tervezték,

az európai partner cégek hatalmas érdeklődést mutattak az Ajax transmitter iránt.

A gyors megoldás az Optex külsõ kültéri érzékelõkkel való integrációja jelentette az IR barrier AX-200TFR, "függöny" BX-80NR, kombinált VXI-RDAM és más modellek.

Az olasz kollégákkal együtt kevesebb mint hat hónap alatt kifejlesztették a Transmitter-univerzális integrációs modultját, amely megoldja a kültéri biztonság problémáját,

ugyanakkor több tucat más forgatókönyv megvalósítását teszi lehetővé.



Beltéri gázérzékelő

A gázszivárgás érzékelőket úgy tervezték, hogy azonnal észleljék a szivárgást és értesítsék erről. Az érzékelők ezen szegmense népszerű, hiszen a gáz gyors felismerése és a

szivárgás miatti katasztrófa kockázata jelentős. Az érzékelőket a kimutatandó gáz típus szerint osztályozzák: természetes, szén-dioxid, szén-monoxid (CO) stb.

Mivel minden gáz különböző tömegű, nincs univerzális gázérzékelő. Például a földgázszivárgás meghatározásához az érzékelőt a lehető legmagasabbra kell helyezni, és a lehetőleg

alacsonyra  legkisebbre kell csökkenteni a széndioxidot.

Az egyéni célokra és a személyi biztonság érdekében pedig a "beltéri gázszivárgásérzékelők" használatosak.

☝ A Ajax tűzérzékelő olyan, amely érzékeli a hőmérséklet emelkedését, a füstöt és a CO veszélyes koncentrációját. CO-FireProtect Plus



Rezgésérzékelő


A rezgésérzékelő már a manipulálási kísérlet során is riaszt, reagál a mozgásra és kisebb rezgésekre is. Az ilyen eszközöket ajtókra, ablakokra és kerítésekre ajánlott felszerelni

(a mászás megkísérlését is jelzik).

Ahhoz, hogy a rezgésérzékelő megfelelően működjön a távadóval, szükséges, hogy a nyitás vagy a zárás legalább 0,6 másodpercet vegyen igénybe.

A rövidebb idejű nyitás-zárásokat a válaszbiztonsági rendszer figyelmen kívül fogja hagyni.

☝ Az Ajax DoorProtectPlus nyitásérzékelő kombinált nyitással, rezgés és tiltó érzékelővel rendelkezik.

IR típusú barrier perimeter detektor

Az IR sorompókat akkor használják, ha szükséges, hogy ellenőrizzék az épülethez való behatolást kívülről, de ugyanakkor lehetővé teszik a területen történő mozgást,
és minden egyéb érzékelő és eszköz NC / NO terminállal rendelkezik.



A transmitterrel megoldható akadályok

Riaszt, amikor a hőmérséklet meghaladja a megadott tartományt

Ha a hőmérséklet nő vagy esik riasztást küld az Ajax központra, ha egy külső termosztát van csatlakoztatva a transmitterhez. A hőmérséklet-tartomány a termosztáton van beállítva.
A felső és az alsó szélső hőmérséklet kijelzéséhez használja a NO érintkezőket a riasztási hurkokon, és csatlakoztassa az NC érintkezőket a távadó szabotázs kapcsolóihoz.

Kapuzárás megerősítése

A kapu zárásának ellenőrzésére és a nyitási / zárási előzmények ellenőrzésére a transmittert és egy vezetékes reed kapcsolót vagy egy végállás kapcsolót lehet használni.

Biztonsági vezérlés



Egy értékes tárgy, széf védelme érdekében külső szabotázst és távadót is használhat. Amikor pl. a széfet elmozdítják, a szabotázs gomb megnyomása után Ön is és a biztonsági cég is riasztást kap.

Vízszint-szabályozás

A lebegő érzékelő jelzi a vízszint emelkedést a tartályban, és ha a normális szintet túllépi, azonnal jelez. A szenzorok védik a szivattyút a túlterheléstől, miközben vizet pumpál vagy szivattyúz

az adott tartályból, medencéből vagy kútból.

Pánikgomb

Pánikgomb is csatlakoztatható a rendszerhez az Ajax transmitter segítségével.

Műszaki segítségért keressen minket: elérhetőségeinken.
